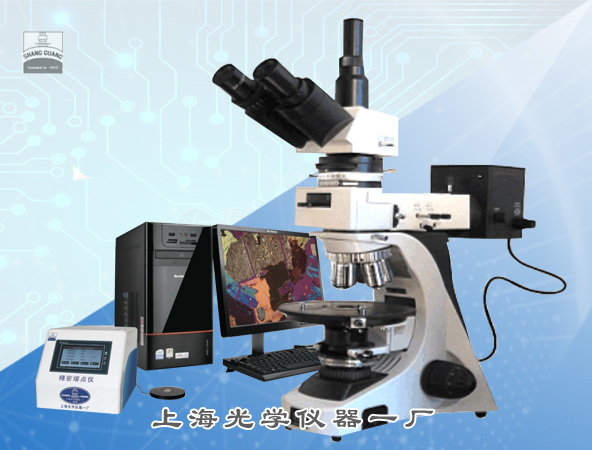

SG-59XRC偏光顯微熔點儀(圖像型)

一、產品用途

SG-59XRC偏光顯微鏡是地質、礦產、冶金等部門和相關高等院校較常用的專業實驗儀器之一，用于不透明物體或半透明物體，可以同時采用透射光和反射光觀察。透反射偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影，配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品；偏光顯微熔點儀是專為材料學、生物化學、冶金學、有機化學、高分子及納米材料科學而研制。與光學或電子顯微鏡配合使用，在微觀上觀察記錄其融化、升華、結晶過程中的狀態和各種變化。并采用人性化“傻瓜”設計，自動化程度高，操作簡單，技術先進，性能優秀，結構新穎可靠。

二、產品特點

1. 1/4λ、λ、石英楔。

2. 五孔可調中心轉換器，觀察頭鏡筒在調瞳距時，十字目鏡十字線方位始終不變。

3. WF10X（Φ22）大視野目鏡、無應力無限遠物鏡。

4. 系統中放入晶振片，使偏振均勻，左、右系統像色澤一致

5. 可重復實驗環境的智能偏光顯微鏡,可配熱臺

6. 高度可調的聚焦器,能很好的適應每位用戶的手型.防止手掌,手臂,肩膀的緊張,保持工作姿勢舒服,無疲勞感.

7. 配合顯微鏡,開發了專業的CCD和軟件系統,可快速方便采集處理圖像,并您隨時可以通過軟件模塊擴展系統.

8. 加熱臺采用國內領先的埋入式陶瓷遠紅外輻射發熱技術，具有發熱均勻，耐腐濁性強，

使用壽命長，絕緣性好等優異性能。

9. 溫度傳感裝置選用了特種進口高溫膠直接將感應溫度的鉑熱電阻和不銹鋼工作臺面粘

接在一起，因而具有控溫精度高，結構簡單，耐腐蝕性強等特點。

10. 控溫采用了LED數碼四位顯示，PID自整式定時報警（防止因實驗完成后因忘關電源而造成加熱臺長時間干燒）單片微機技術的面板式控溫儀，具有自動控溫、控溫精度高等 特點。

三、技術規格

1. 光學系統：原廠設計制造，無限遠色差校正CCIS光學系統

2. 觀察鏡筒：30°鉸鏈式三目觀察頭，瞳距：55mm-75mm

3. 平場目鏡：10X/20mm,視度可調，可帶測微尺，可帶網格板

4. 無應力物鏡：4×/0.10、10×/0.25、20×/0.40、40×/0.65、60×/0.85

5. 顯微鏡總放大倍率：40×、100×、200×、400×、600×

6. 轉換器：四孔/五孔轉換器，可調中心

7. 載物臺：旋轉載物臺，直徑Ф160毫米，360°等分刻度，游標精度6′

8. 移動尺：移動行程30×40

9. 調焦機構：同軸共軌式粗微動調焦，調節范圍30毫米，微動格值0.002毫米

10. 照明系統：上下12V30W鹵素燈照明光源，亮度可調

11. 聚光鏡：阿貝聚光鏡N.A=1.30

12. 檢偏鏡：可360°旋轉，帶刻度和微動游標

13. 補色器：石膏λ片，云母1/4λ片、石英楔子

14. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊

15. 顯微鏡工業相機:圖像傳感器采用1/2.5" 彩色500萬CMOS;像素點尺寸:2.2μmx2.2μm;分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

16. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

三. 精密熔點熱臺

1. 輸入電源： 交流220V ±10﹪  45-60HZ

2. 熱臺加熱工作電源：直流24V   1.5A

3. 攻  耗：75W

4. 溫度范圍：室溫-320℃

5. 熱臺外體溫度:當熱體320℃；室溫25℃時≤70℃

6. 熱體載物重量:200克

7. 工作方式:連續

8. 測量精度:全范圍≤±0.3﹪；系統波動度:±1℃

9. 升溫速度（MAX位）: 室溫—100℃≤40秒

10. 可設置升溫速度:36秒/℃，達320℃時間：4小時

11. 可設置升溫速度范圍:MAX—36秒/℃

12. 即刻恒溫響應時間: ≤0.01秒

13. 工作臺外形尺寸:Φ110mm ，厚度：12mm

14. 工作臺工作面尺寸:Φ30mm分別有透射光和反射光兩種

四. 標準配置

1. 偏光顯微鏡/1臺

2. 觀察鏡筒/1只（在主機上）

3. 檢偏鏡/1只

4. 無限遠平場消色無應力物鏡4×、10×、20×、40×、60×/各一1只

5. 10X目鏡/2只（含十字分劃目鏡）

6. 石膏λ試片，云母 1/4λ試片/石英楔子 /各1件

7. 藍色濾色片/1片

8. 調節手柄/2只

9. 垂直照明/1套  （在主機上）

10. 0.5倍專用配鏡/1只

11. YH-5001顯微鏡工業相機/1只 （500萬有效像素）

12. 校準尺0.01mm /1片

13. 精密熔點儀/1臺

14. 備用燈泡/2只

15. 產品合格證、保修卡及說明書/1份
