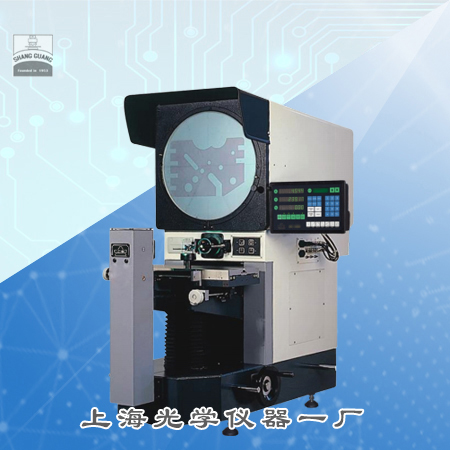

CPJ- 4025W大型臥式測量投影儀
一、產品簡介
CPJ-4025W臥式投影儀具有穩定可靠的機械結構和高精度的放大倍率?？蓪⒈粶y(cè)工件的輪廓、截面和表面形狀準確的成像到投影屏上，最適于刀具、齒輪、螺紋、彈簧等輪廓形狀的觀察與測量。
二、技術規格
型 號 | CPJ- 4025W | |||||
工 作 臺 | 工作臺尺寸 | 450×200 | ||||
X坐標行程 | 250 | |||||
Z坐標行程 | 150 | |||||
Y坐標行程 | 100(調焦) | |||||
擺動范圍 | ±15°(可訂制±25°) | |||||
示值誤差(μm) | (3.5+L/50)(L為被測物體長度，單位：mm) | |||||
X、Z坐標分辨率 | 0.5μm | |||||
投影屏 | 投影屏尺寸 | ?400 | ||||
投影屏旋轉范圍 | 0～360° | |||||
旋轉分辨力 | 1 '或0.01° | |||||
物 鏡 | 放大倍數 | 5×(選) | 10×(標配) | 20×(選) | 50×(選) | 100×(選) |
物方線視場(mm) | Φ80 | Φ40 | Φ20 | Φ8 | Φ4 | |
物方工作距離 | 93.7 | 103.9 | 95.1 | 65.7 | 35 | |
數據處理系統 | DC-3000多功能數顯表、全中文顯示、可做多點采樣、坐標旋轉、點,線,圓,距離,角度測量、RS- 232數據輸出 | |||||
儀器照明 | 透射24V/150W鹵素?zé)?/span> 反射21V/150W鹵素?zé)?/span> | |||||
外形尺寸 | 長×寬×高(mm ) | 1215×646×1210 | ||||
儀器重量 | 單位kg | 240 | ||||
儀器電源：AC100V-240V 50/60Hz 總功率：400W | ||||||
