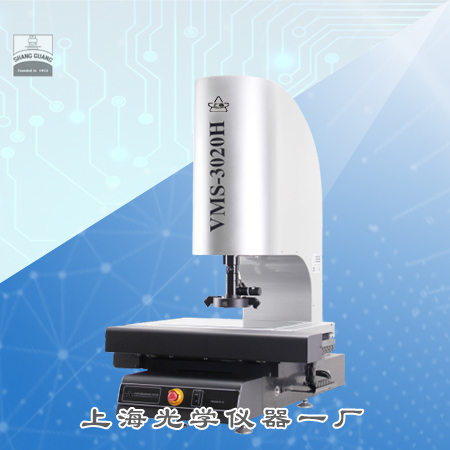

H型全自動影像測量儀

一、產品簡介

VMS-H型全自動影像測量儀，結構美觀大方，操作簡便，結合專業測量軟件，可實現高效、準確地大批量工件檢測，適用于精密部件的檢測和質量控制。在機械制造、電子、汽車、五金、塑料、模具、航空航天、兵工、塑膠、鐘表等行業中都得到了廣泛的應用。

二、產品特點

1. 采用花崗石底座，性能穩定，不易變形

2. 三層電鍍工作臺，與烤漆工作臺相比，不生銹，不易刮花，經久耐用

3. 獨有的工作臺調試技術，精度保持多年不會發生變化

4. 精密Z軸調試和檢驗手段，使Z軸可以達到接近XY軸的精度水平

5. 三軸均采用0.5u分辨率的光柵尺，進一步提高測量精度

6. 獨有的底光光學系統，光線在整個視野范圍內均勻分布，提高測量精度

7. 五環八區表面光源，分環分區控制，生產時對每個LED燈都進行角度控制，可應對復雜工件的測量

8. 專業影像光學鏡頭并配同軸光，在應對低反射率的黑色工件和高反射率白色工件上比仿造者更有優勢

9. 專業影像儀攝像機和影像儀專業圖像處理技術，更理解測量

10. 電控技術和工作臺運行平穩順暢，定位精度高速度快，功能豐富，移動更方便

11. 快速精準的自動對焦功能使得在手動測量和編程測量中都可以提高測量精度，減少手動對焦帶來的人為誤差

12. 自動測量中途如因工件大小不一致導致自動測量不成功，自動轉半自動測量，省時省心

13. 豐富的自動尋邊功能，應對各種復雜工件邊緣，準確找到想要的尺寸

14. 采用亞像素細分技術，提高邊界分辨能力，減少相機數字化帶來的誤差

15. 完全圖形化編程，第一遍測量即是編程過程，簡化了編程工作，簡單易上手

16. 操縱桿/鼠標操作，方便易用，可在操縱桿上調節光源

17. 標配在線SPC數據處理分析，實時監控品質變化。

三、技術規格
